| ЗАПАСНЫЕ ЧАСТИ - SPARE PARTS |

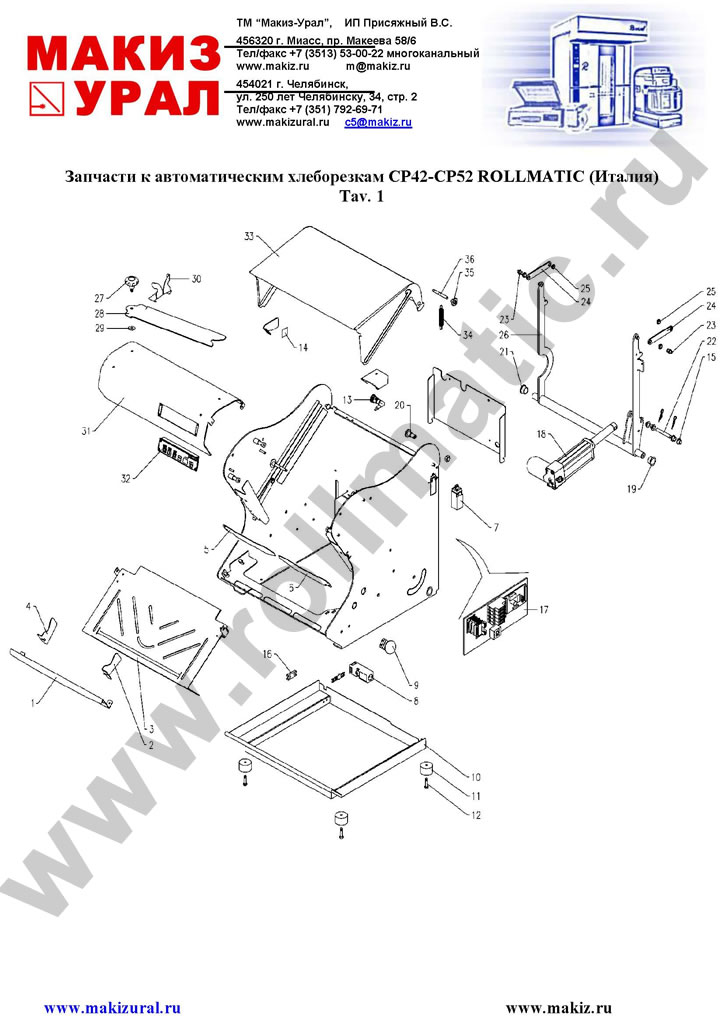

| Tav. 1 |
CP42 |
CP52 |
| 1 |
Ограничитель продукта на выходе |
Exit bread support |
D00670 |
|
| 2 |
Правая направляющая продукта |
Retaining right wing |
D00688 |
|
| 3 |
Фронтальный желоб |
Front slipping plate |
D00648 |
D00835 |
| 4 |
Левая направляющая продукта |
Retaining left wing |
D00689 |
|
| 5 |
Ограничитель продукта |
Plates |
D00787 |
|
| 6 |
Ограничитель продукта |
Plates |
D00787 |
|
| 7 |
Концевой выключатель |
Limit switch |
S00433 |
|
| 8 |
Микровыключатель |
Mcro switch |
S00441 |
|
| 9 |
Кнопка экстернной остановки |
Emergency button |
S00055 |
|
| 10 |
Лоток для сбора крошек |
Drawer for crumbs |
D00669 |
|
| 11 |
Ножки |
Supports |
C00050 |
|
| 12 |
Винт крепления ножек |
Supports screw |
D02888 |
|
| 13 |
Фотодатчик |
Photocell |
S00023 |
|
| 14 |
Отражатель на клеевой основе |
Reflective adhesive |
S00399 |
|
| 15 |
Втулка |
Bushing |
C00041 |
|
| 16 |
Распорный элемент микровыключателя |
Spacer Fork micro |
D02892 |
|
| 17 |
Электронная плата |
Electric board |
S00409 |
|
| 18 |
Привод |
Actuator |
S00006 |
|
| 19 |
Втулка |
Bush |
C00043 |
|
| 20 |
Ось открытия верхней крышки |
Pin open the top cover |
D01259 |
|
| 21 |
Втулка |
Bush |
C00043 |
|
| 22 |
Ось |
Pin |
D00636 |
|
| 23 |
Ось рамки толкателя |
Bread- press pin |
D00636 |
|
| 24 |
Ручка рычага толкателя |
Bread- press lever |
D00637 |
|
| 25 |
Втулка mp 08-10-10 |
Bushing |
C00039 |
|
| 26 |
Рычаг толкателя |
Bread-press arm |
D00624 |
|
| 27 |
Винт с фигурной головкой |
Knob |
C00060 |
|
| 28 |
Пластина-накопитель для буханки |
Packaging surface |
D00662 |
|
| 29 |
Шайба |
Washer |
C00428 |
|
| 30 |
Упор продукта |
Packaging pin |
D00663 |
|
| 31 |
Верхняя пластина |
Front upper spacer plate |
D00917 |
|
| 32 |
Пульт управления |
Keyboard |
S00410 |
|
| 33 |
Передняя крышка |
Front cover |
D01261 |
|
| 34 |
Пружина |
Spring |
C00306 |
|
| 35 |
Втулка верхней крышки |
Bush top cover |
D01258 |
|
| 36 |
Ось верхней крышки |
Pin top cover |
D01257 |
|
| |

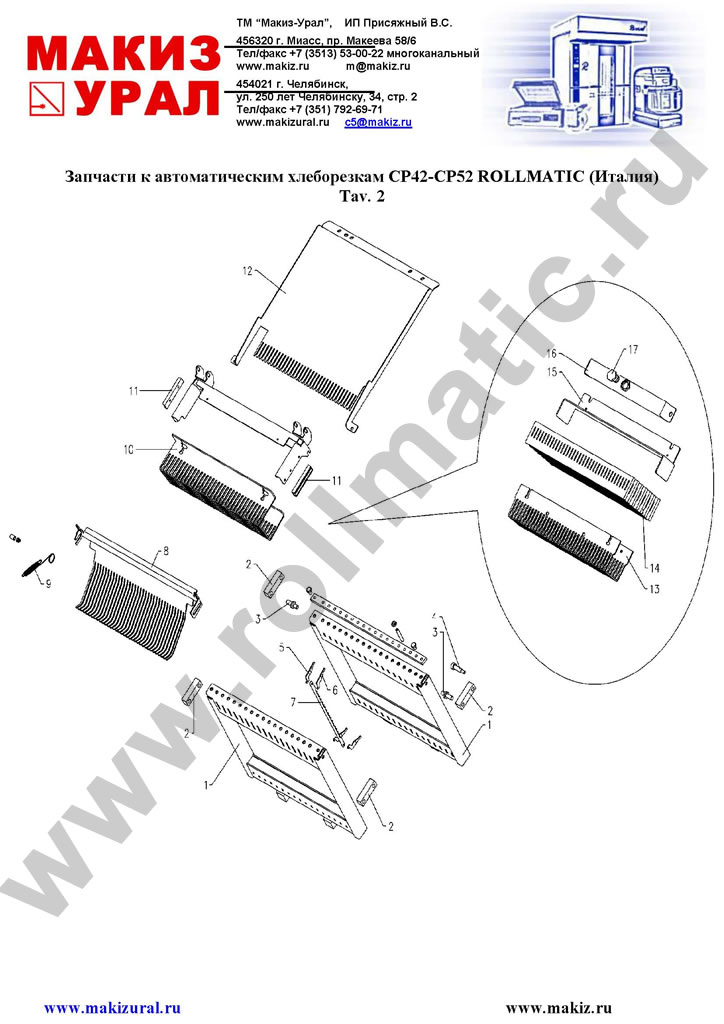

| Tav. 2 |
CP42 |
CP52 |
| 1 |
Рамка-держатель для лезвий (разные размеры) |
Blade frame |
|
|
| 2 |
Шатун |
Connecting rod |
D01431 |
|
| 3 |
Ось рамки для лезвий |
Blade frame superior pin |
D00614 |
|
| 4 |
Винт M8 10x40 |
Screw M8 10x40 |
C00046 |
|
| 5 |
Левый кронштейн натяжения пружины |
Left spring lever |
D00617 |
|
| 6 |
Правый кронштейн натяжения пружины |
Right spring lever |
D00616 |
|
| 7 |
Лезвие из нержавеющей стали со штифтами |
Inox blade with pin |
P00488 |
|
| 8 |
Прижимная планка (разные размеры) |
Bread-press |
|
|
| 9 |
Пружина |
Spring |
D02800 |
|
| 10 |
Толкатель хлеба (разные размеры) |
Bread-push |
|
|
| 11 |
Направляющая толкателя |
Bread- press guide |
D00632 |
|
| 12 |
Задний желоб (разные размеры) |
Rear slide |
|
|
| 13 |
Толкатель хлеба (разный шаг) |
Bread-push |
|
|
| 14 |
Фетр для системы смазки лезвий |
Oiling flet |
D02797 |
D02798 |
| 15 |
Прижимная пластина фетра |
Felt sheet metal awards |
D01612 |
D01622 |
| 16 |
Масляной бак |
Oil tank |
D01613 |
D01623 |
| 17 |
Пробка масляного бака |
Oil plug |
C00599 |
|
