| ЗАПАСНЫЕ ЧАСТИ - SPARE PARTS |

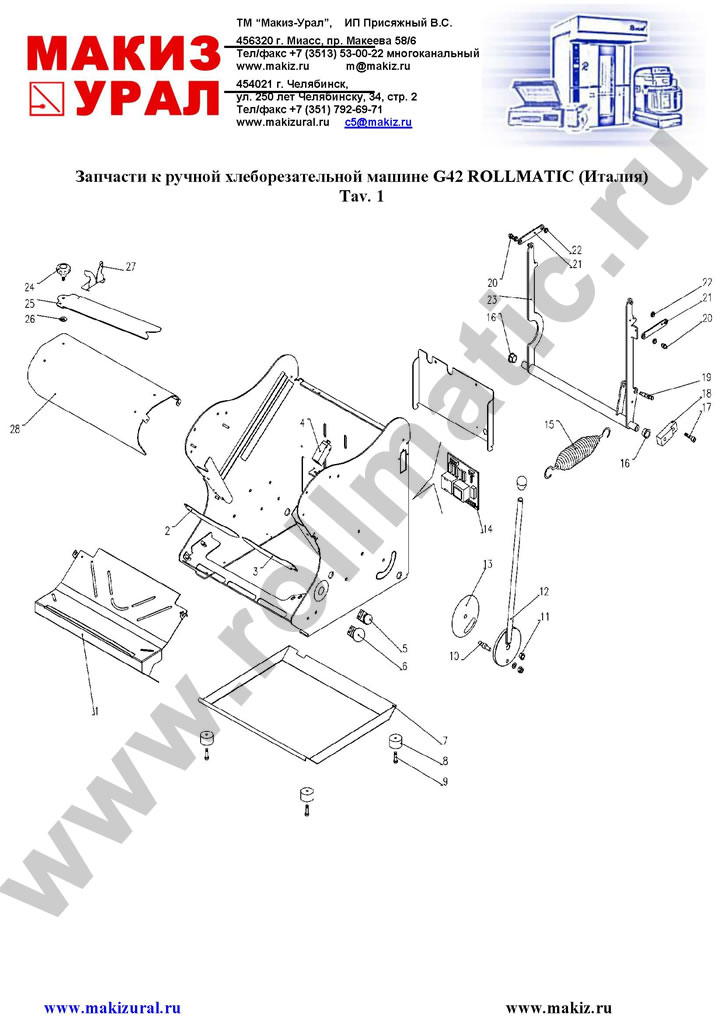

| Tav. 1 |
G42 |
| 1 |
Задний желоб |
Front slipping plate |
D02992 |
| 2 |
Ограничитель продукта |
Plates |
D00787 |
| 3 |
Ограничитель продукта |
Plates |
D00787 |
| 4 |
Концевой выключатель |
Limit switch |
S00433 |
| 5 |
Кнопка старт |
Start button |
S00056 |
| 6 |
Кнопка экстренной остановки |
Emergency button |
S00055 |
| 7 |
Лоток для сбора крошек |
Drawer for crumbs |
D02822 |
| 8 |
Ножки |
Supports |
C00050 |
| 9 |
Винт крепелния ножек |
Supports screw |
D02888 |
| 10 |
Резьбовая ось рычага |
Pin |
D00788 |
| 11 |
Бронзовая втулка |
Bronze spacer |
C00025 |
| 12 |
Ручка |
Handle |
D02991 |
| 13 |
Диск ручки |
Handle disk |
D00638 |
| 14 |
Электрическая плата |
Electric board |
S00060 |
| 15 |
Пружина возврата ручки |
Back handle spring |
C00308 |
| 16 |
Втулка |
Bush |
C00043 |
| 17 |
Винт |
Screw |
C00045 |
| Гайка |
Nut |
C00197 |
| 18 |
Шатун оси ручки |
Handle pin connecting rod |
D00650 |
| 19 |
Ось |
Pin |
D00636 |
| 20 |
Ось рамки толкателя |
Bread- press pin |
D00636 |
| 21 |
Ручка рычага толкателя |
Bread- press lever |
D00637 |
| 22 |
Втулка |
Bushing |
C00039 |
| 23 |
Рычаг толкателя |
Bread-press arm |
D00624 |
| 24 |
Винт с фигурной головкой |
Knob |
C00060 |
| 25 |
Пластина-накопитель для буханки |
Packaging surface |
D00662 |
| 26 |
Шайба |
Washer |
C00428 |
| 27 |
Упор продукта |
Packaging pin |
D00663 |
| 28 |
Верхняя пластина |
Front upper spacer plate |
D00649 |
| |

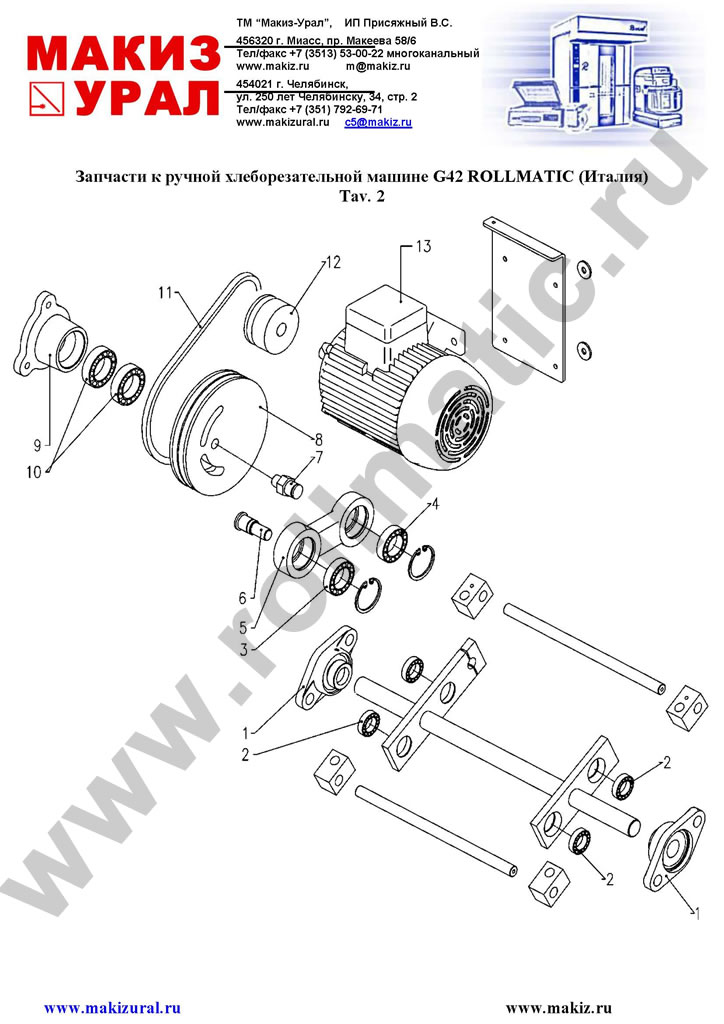

| Tav. 2 |
G42 |
| 1 |
Кронштейн |
Support |
C00463 |
| 2 |
Подшипник |
Bearing |
C00174 |
| 3 |
Подшипник |
Bearing |
C00164 |
| 4 |
Подшипник |
Bearing |
C00175 |
| 5 |
Шатун ведомого шкива |
Connecting rod |
D00642 |
| 6 |
Ось шатуна |
Pulley pin |
D00644 |
| 7 |
Ось ведомого шкива |
Pulley pin |
D00643 |
| 8 |
Ведомый шкив |
Pulley |
D00641 |
| 9 |
Кронштейн ведомого шкива |
Pulley support |
D00639 |
| 10 |
Подшипник |
Bearing |
C00176 |
| 11 |
Клиновой ремень |
Trapezoidal belt |
C00144 |
| 12 |
Приводной шкив |
Driving pulley |
D01237 |
| 13 |
Электродвигатель |
Electric motor |
C00325 |
| |

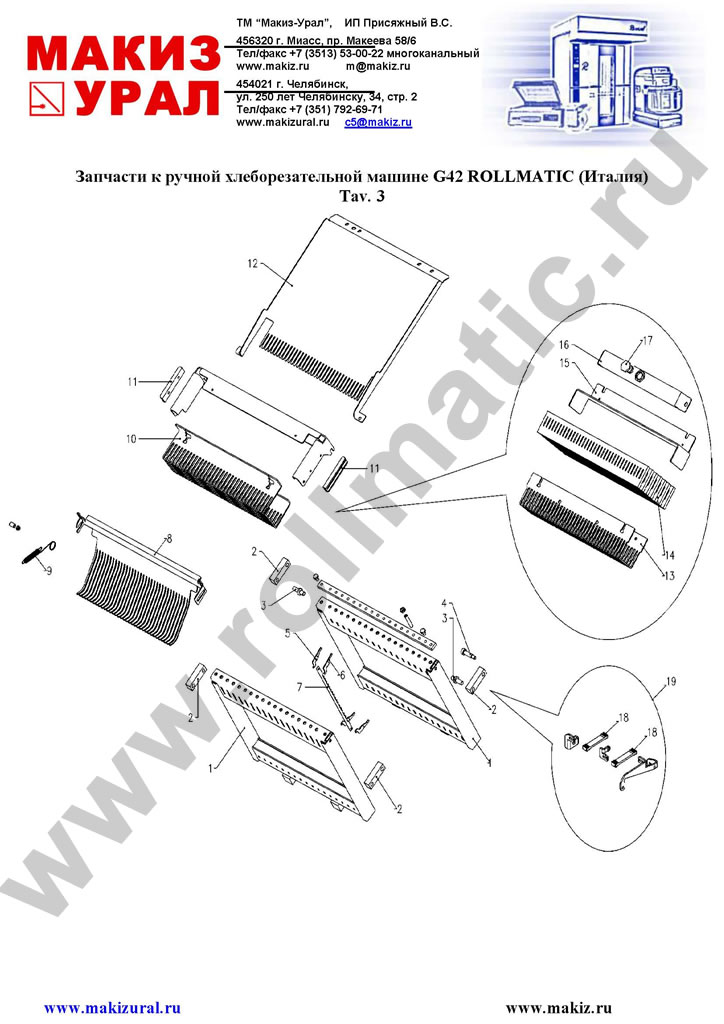

| Tav. 3 |
G42 |
| 1 |
Рамка-держатель для лезвий (разные размеры) |
Blade frame |
|
| 2 |
Шатун |
Connecting rod |
D01431 |
| 3 |
Ось рамки для лезвий |
Blade frame superior pin |
D00614 |
| 4 |
Винт M8 10x40 |
Screw M8 10x40 |
C00046 |
| 5 |
Левый кронштейн натяжения пружины |
Left spring lever |
D00617 |
| 6 |
Правый кронштейн натяжения пружины |
Right spring lever |
D00616 |
| 7 |
Лезвие из нержавеющей стали со штифтами |
Inox blade with pin |
D02524 |
| 8 |
Прижимная планка (разные размеры) |
Bread-press |
|
| 9 |
Пружина |
Spring |
D02800 |
| 10 |
Толкатель (разные размеры) |
Bread-push |
|
| 11 |
Направляющая толкателя |
Bread- press guide |
D00632 |
| 12 |
Задний желоб (разные размеры) |
Rear slide |
|
| 13 |
Толкатель (разные размеры) |
Bread-push |
|
| 14 |
Фетр для системы смазки sm42 |
Oiling flet |
D02797 |
| 15 |
Прижимная пластина фетра |
Felt sheet metal awards |
D01612 |
| 16 |
Масляной бак |
Oil tank |
D01613 |
| 17 |
Пробка масляного бака |
Oil plug |
C00599 |
| 18 |
Кронштейн рамки |
Frame support |
D03046 |
| 19 |
Успокоитель в сборе |
Kit silent |
P01054 |
