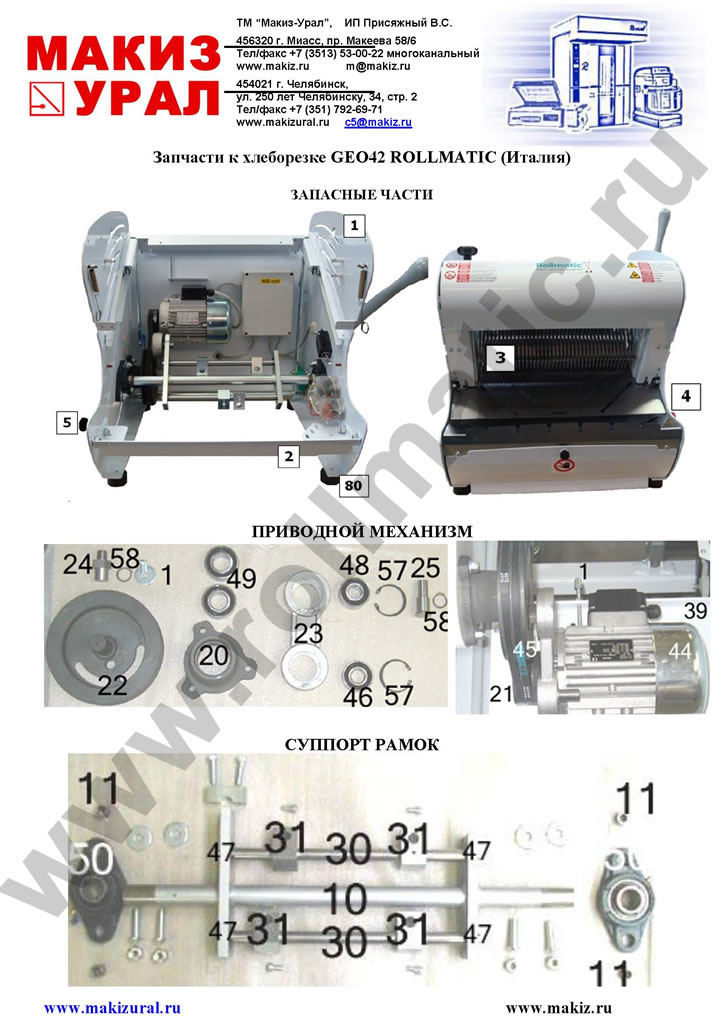

| ЗАПАСНЫЕ ЧАСТИ - SPARE PARTS |
| |
|
|
GEO42 |
| 1 |
Корпус машины |
|
D02829 |
| 2 |
Передняя пластина |
Front spacer plate |
D00604 |
| 3 |
Узел рамки (разный шаг) |
Frames group |
|
| 4 |
Кнопка старт |
Start button |
S00056 |
| 5 |
Кнопка экстренной остановки |
Emergency button |
S00055 |
| 80 |
Ножки |
Supports |
C00050 |
| 13 |
Узел рычага см TAV |
Handle group see TAV |
G00306 |
| 26 |
Задний желоб (разный шаг) |
Back slipping plate |
|
| 28 |
Верхняя пластина |
Front upper spacer plate |
D00649 |
| 32 |
Прижимная планка (разный шаг) |
Upper bread pressure |
|
| 33 |
Пластина-накопитель для буханки |
Packing plate |
D00662 |
| 34 |
Упор продукта |
Bread support |
D00663 |
| 35 |
Лоток для сбора крошек |
Drawer for crumbs |
D00669 |
| 37 |
Правый боковой кожух |
Cover right |
D00672 |
| 37 |
Левый боковой кожух |
Cover left |
D00673 |
| |
Колесо с тормозом |
Wheel with brake |
C00440 |
| |
Колесо без тормоза |
Wheel without brake |
C00441 |
| |
| ПРИВОДНОЙ МЕХАНИЗМ - DRIVING GROUP |
| |
|
|
GEO42 |
| 1 |
Винт |
Screw+spacer |
V00025 |
| 20 |
Кронштейн ведомого шкива |
Pulley support |
D00639 |
| 22 |
Ведомый шкив |
Pulley |
D00641 |
| 23 |
Шатун ведомого шкива |
Connecting rod |
D00642 |
| 24 |
Ось ведомого шкива |
Pin pulley |
D00643 |
| 25 |
Ось шатуна |
Pin connecting rod |
D00644 |
| 46 |
Подшипник |
Bearing |
C00164 |
| 48 |
Подшипник |
Bearing |
C00175 |
| 49 |
Подшипник |
Bearing |
C00176 |
| 57 |
Стопорное кольцо диам. 47 |
Seeger ring diam 47 |
C00006 |
| 58 |
Стопорное кольцо |
Seeger ring |
C00003 |
| 44 |
Двигатель |
Motor |
C00325 |
| 39 |
Суппорт двигателя |
Motor support and tightening |
D00700 |
| 21 |
Шкив двигателя |
Pulley |
D00640 |
| 45 |
Приводные ремни |
chains |
C00144 |
| |
| СУППОРТ РАМОК – FRAMES SUPPORT |
| |
|
|
GEO42 |
| 10 |
Приводной вал рамы |
Shaft |
D00619 |
| 11 |
Втулки для винтов кронштейна |
Spacers |
D00623 |
| 30 |
Оси кронштейна рамки |
Supporting rod |
D00651 |
| 31 |
Кронштейн крепления оси |
Supports frame shaft |
D00652 |
| 50 |
Кронштейн UCFL 205 D=25 |
Support UCFL 205 D=25 |
C00463 |
| 47 |
Подшипник |
bearing |
C00174 |
| |

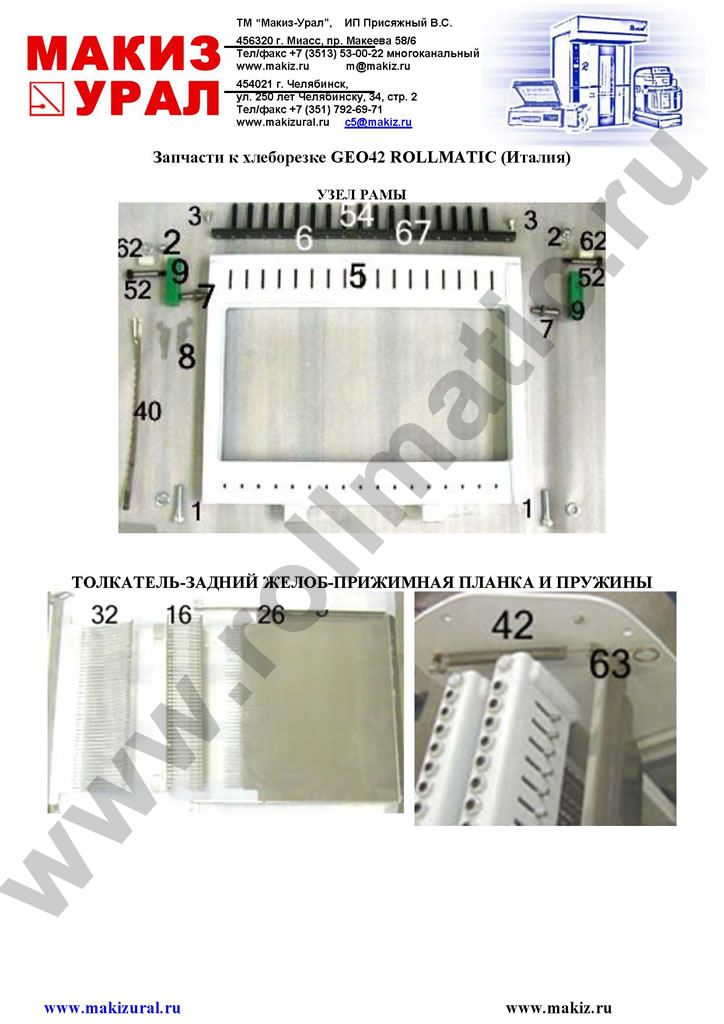

| УЗЕЛ РАМЫ – FRAME GROUP |
| |
|
|
GEO42 |
| 1 |
Винт |
Screw |
V00136 |
| 2 |
Глухая гайка M8 |
Nut M8 |
V00002 |
| 3 |
Винт крепежный |
Screw fixing dowel blades |
V00081 |
| 5 |
Рамка-держатель лезвий (разный шаг) |
Frame |
|
| 6 |
Верхняя пластина (разный шаг) |
Plate for dowel blades |
|
| 7 |
Ось рамки для лезвий |
Upper pin frame |
D00614 |
| 8 |
Правый кронштейн натяжения лезвий |
Blade tension lever right |
D00616 |
| |
Левыйкронштейн натяжения лезвий |
Blade tension lever left |
D00617 |
| 9 |
Шатун направляющей рамки |
Connecting rod |
D01431 |
| 40-65 |
Лезвие со штифтом |
Blade with pin |
P00488 |
| 52 |
Винт M8 10x40 |
Screw M8 10x40 |
C00046 |
| 54 |
Винт установочный 12,9 PP 8x50 5923 |
Dowels stei 12,9 pp8x50 |
V00137 |
| 62 |
Распорная втулка |
Spacer miniplast |
C00202 |
| 67 |
Гайка M8 для винтов установочнных |
Nut M8 fixing dowels |
C00197 |
| |
| ТОЛКАТЕЛЬ-ЗАДНИЙ ЖЕЛОБ-ПРИЖИМНАЯ ПЛАНКА И ПРУЖИНЫ |
| PUSHER-BACK SLIPPING PLATE-UPPER PRESSURE AND SPRINGS |
| |
|
|
GEO42 |
| 16 |
Толкатель хлеба (разный шаг) |
Pusher |
|
| 26 |
Задний желоб (разный шаг) |
Back slipping plate |
|
| 32 |
Прижимная планка (разный шаг) |
Upper pressure |
|
| 42 |
Пружина прижимной планки |
Upper pressure spring |
D02800 |
| 63 |
Распорная втулка |
spacer |
C00200 |

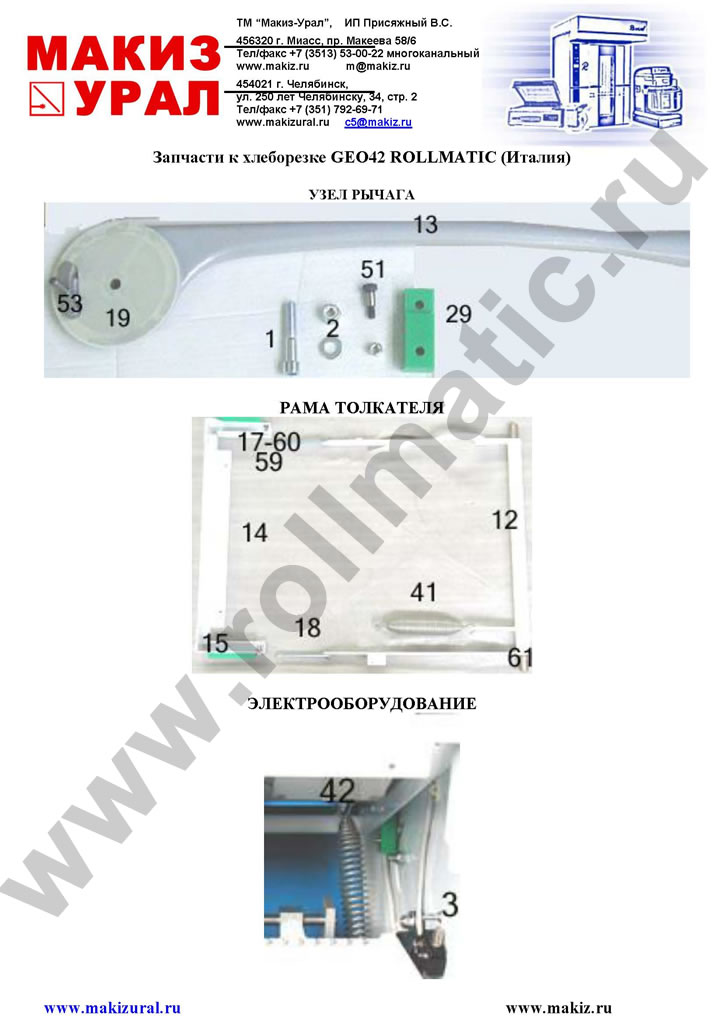

| |
| УЗЕЛ РЫЧАГА – HANDLE |
| |
|
|
GEO42 |
| 1 |
Винт |
Screw |
V00138 |
| 1 |
Бронзовая втулка |
bronze spacer |
C00025 |
| 1 |
Втулка Fe/Sint12/16/12 |
spacer Fe/Sint |
C00031 |
| 2 |
Гайка |
Nut |
V00013 |
| 2 |
Шайба |
spacer |
V00058 |
| 13 |
Ручка |
Handle |
D00630 |
| 19 |
Диск ручки |
Handle disk |
D00638 |
| 29 |
Шатун оси ручки |
Handle pin connecting rod |
D00650 |
| 51 |
Винт |
Screw |
C00045 |
| 51 |
Гайка |
Nut |
C00197 |
| 53 |
Ось цилиндра |
Pin |
C00456 |
| 13-19-53 |
|
Ручка в сборе |
G00306 |
| |
| РАМА ТОЛКАТЕЛЯ-BREAD PUSHER FRAME |
| |
|
|
GEO42 |
| 12 |
Рычаг толкателя |
Arm |
D00624 |
| 14 |
Рамка толкателя |
Bread pusher frame |
D00631 |
| 15 |
Тефлоновая направляющая толкателя |
Bread pusher duct Teflon |
D00632 |
| 18 |
Ручка рычага толкателя |
Arm bread pusher lever |
D00637 |
| 41 |
Пружина возврата ручки |
Back handle spring |
C00308 |
| 61 |
Втулка |
bush |
C00043 |
| 17 |
Ось |
Pin |
D00636 |
| 59 |
Втулка |
Bush |
C00039 |
| 60 |
Стопорное кольцо |
Seeger |
C00002 |
| |
| ЭЛЕКТРООБОРУДОВАНИЕ – ELECTRIC BOX |
| |
|
|
G42 |
| 42 |
Электрощит в сборе с частотником 400-50/60hz |
Electric box |
S00208 |
| 3 |
Концевой выключатель |
Limit switch |
S00433 |
| |
Электрическая плата |
Electric board |
S00060 |
| |
Вентилятор двигателя открывания пакета (опция) |
Bag blower motor fan (optional) |
S00066 |
| |
Фетр для системы смазки |
Oiling felt pad |
D02797 |
