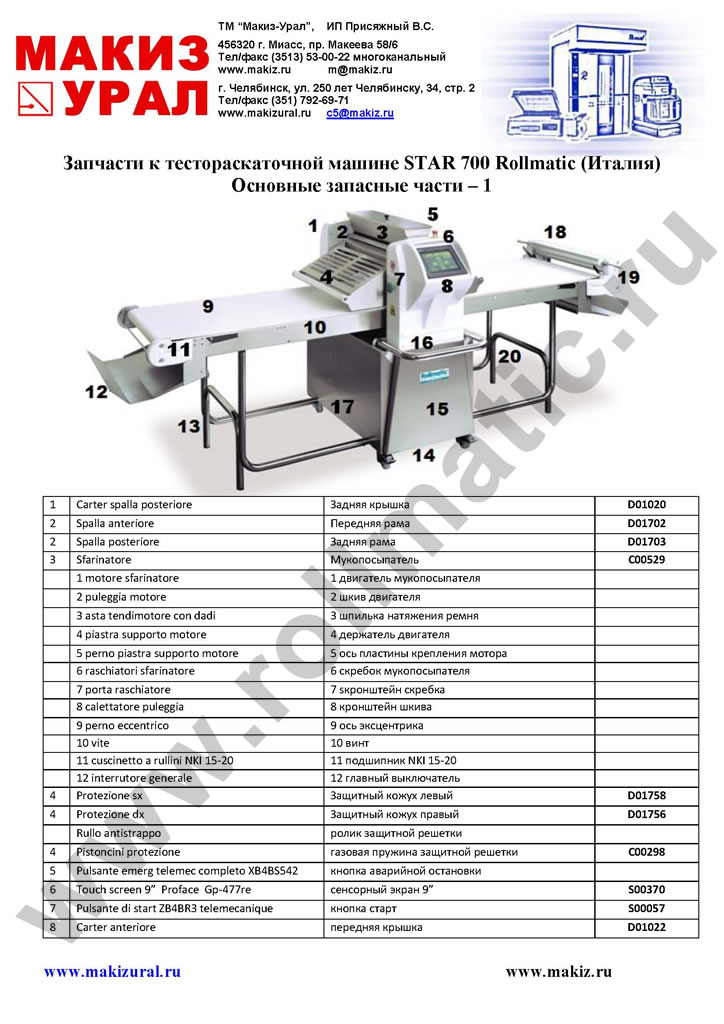

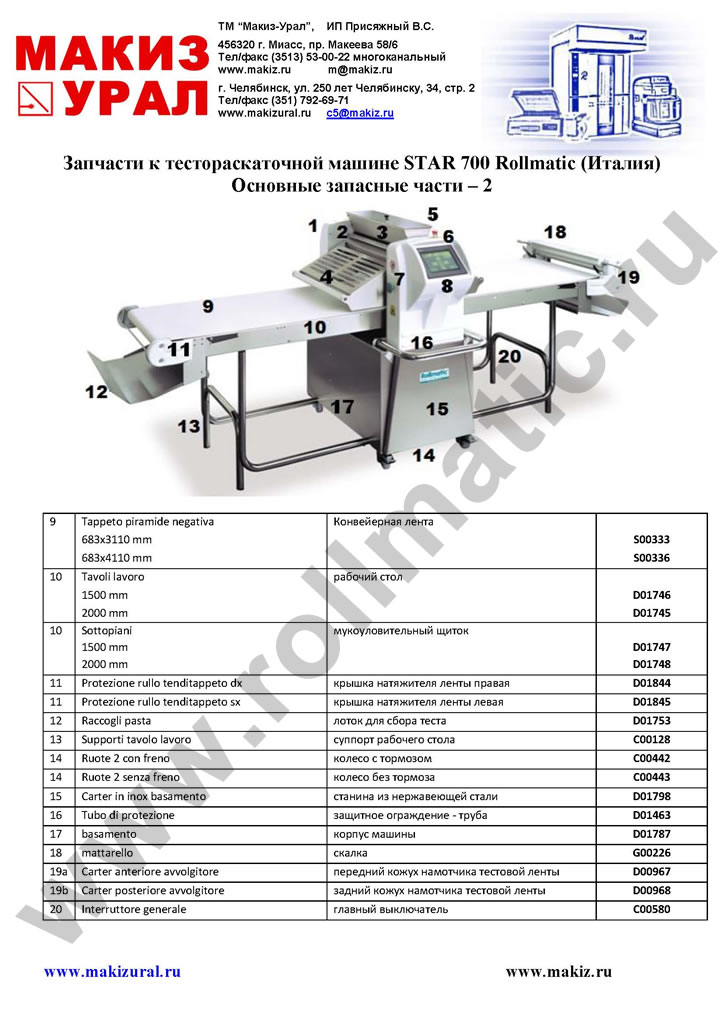

| Основные запасные части |
| 1 |
Carter spalla posteriore |
Задняя крышка |
D01020 |
| 2 |
Spalla anteriore |
Передняя рама |
D01702 |
| 2 |
Spalla posteriore |
Задняя рама |
D01703 |
| 3 |
Sfarinatore |
Мукопосыпатель |
C00529 |
| |
1 motore sfarinatore |
1 двигатель мукопосыпателя |
|
| |
2 puleggia motore |
2 шкив двигателя |
|
| |
3 asta tendimotore con dadi |
3 шпилька натяжения ремня |
|
| |
4 piastra supporto motore |
4 держатель двигателя |
|
| |
5 perno piastra supporto motore |
5 ось пластины крепления мотора |
|
| |
6 raschiatori sfarinatore |
6 скребок мукопосыпателя |
|
| |
7 porta raschiatore |
7 sкронштейн скребка |
|
| |
8 calettatore puleggia |
8 кронштейн шкива |
|
| |
9 perno eccentrico |
9 ось эксцентрика |
|
| |
10 vite |
10 винт |
|
| |
11 cuscinetto a rullini NKI 15-20 |
11 подшипник NKI 15-20 |
|
| |
12 interrutore generale |
12 главный выключатель |
|
| 4 |
Protezione sx |
Защитный кожух левый |
D01758 |
| 4 |
Protezione dx |
Защитный кожух правый |
D01756 |
| |
Rullo antistrappo |
ролик защитной решетки |
|
| 4 |
Pistoncini protezione |
газовая пружина защитной решетки |
C00298 |
| 5 |
Pulsante emerg telemec completo XB4BS542 |
кнопка аварийной остановки |
|
| 6 |
Touch screen 9” Proface Gp-477re |
сенсорный экран 9” |
S00370 |
| 7 |
Pulsante di start ZB4BR3 telemecanique |
кнопка старт |
S00057 |
| 8 |
Carter anteriore |
передняя крышка |
D01022 |
| 9 |
Tappeto piramide negativa |
Конвейерная лента |
|
| |
683x3110 mm |
|
S00333 |
| |
683x4110 mm |
|
S00336 |
| 10 |
Tavoli lavoro |
рабочий стол |
|
| |
1500 mm |
|
D01746 |
| |
2000 mm |
|
D01745 |
| 10 |
Sottopiani |
мукоуловительный щиток |
|
| |
1500 mm |
|
D01747 |
| |
2000 mm |
|
D01748 |
| 11 |
Protezione rullo tenditappeto dx |
крышка натяжителя ленты правая |
D01844 |
| 11 |
Protezione rullo tenditappeto sx |
крышка натяжителя ленты левая |
D01845 |
| 12 |
Raccogli pasta |
лоток для сбора теста |
D01753 |
| 13 |
Supporti tavolo lavoro |
суппорт рабочего стола |
C00128 |
| 14 |
Ruote 2 con freno |
колесо с тормозом |
C00442 |
| 14 |
Ruote 2 senza freno |
колесо без тормоза |
C00443 |
| 15 |
Carter in inox basamento |
станина из нержавеющей стали |
D01798 |
| 16 |
Tubo di protezione |
защитное ограждение - труба |
D01463 |
| 17 |
basamento |
корпус машины |
D01787 |
| 18 |
mattarello |
скалка |
G00226 |
| 19a |
Carter anteriore avvolgitore |
передний кожух намотчика тестовой ленты |
D00967 |
| 19b |
Carter posteriore avvolgitore |
задний кожух намотчика тестовой ленты |
D00968 |
| 20 |
Interruttore generale |
главный выключатель |
C00580 |

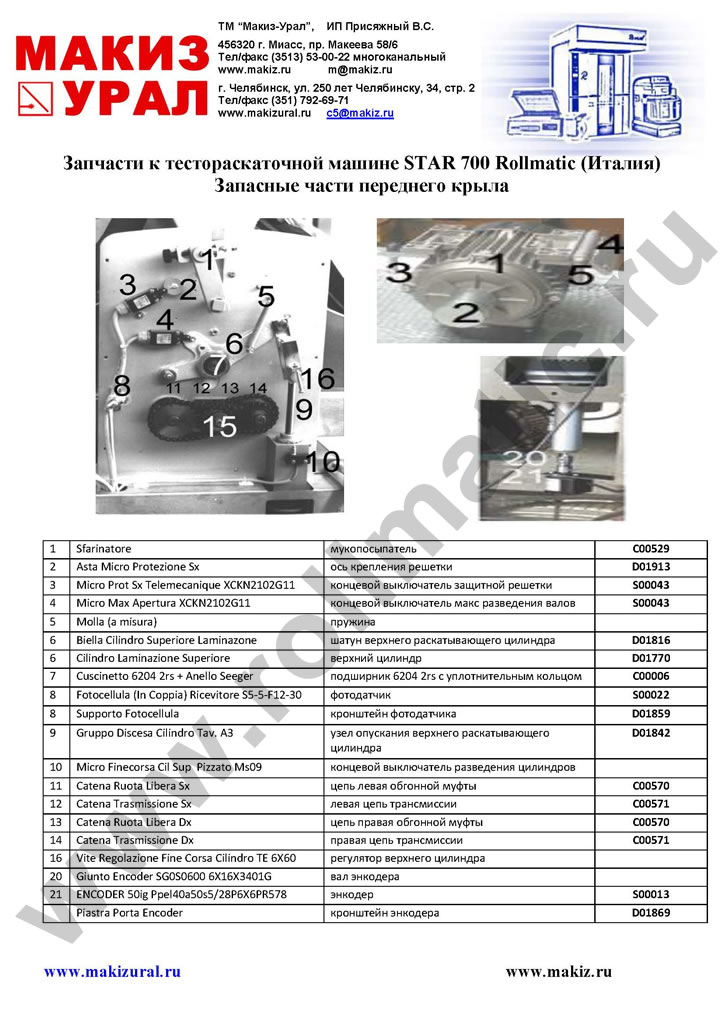

| |
| Запасные части переднего крыла |
| 1 |
Sfarinatore |
мукопосыпатель |
C00529 |
| 2 |
Asta Micro Protezione Sx |
ось крепления решетки |
D01913 |
| 3 |
Micro Prot Sx Telemecanique XCKN2102G11 |
концевой выключатель защитной решетки |
S00043 |
| 4 |
Micro Max Apertura XCKN2102G11 |
концевой выключатель макс разведения валов |
S00043 |
| 5 |
Molla (a misura) |
пружина |
|
| 6 |
Biella Cilindro Superiore Laminazone |
шатун верхнего раскатывающего цилиндра |
D01816 |
| 6 |
Cilindro Laminazione Superiore |
верхний цилиндр |
D01770 |
| 7 |
Cuscinetto 6204 2rs + Anello Seeger |
подширник 6204 2rs с уплотнительным кольцом |
C00006 |
| 8 |
Fotocellula (In Coppia) Ricevitore S5-5-F12-30 |
фотодатчик |
S00022 |
| 8 |
Supporto Fotocellula |
кронштейн фотодатчика |
D01859 |
| 9 |
Gruppo Discesa Cilindro Tav. A3 |
узел опускания верхнего раскатывающего цилиндра |
D01842 |
| 10 |
Micro Finecorsa Cil Sup Pizzato Ms09 |
концевой выключатель разведения цилиндров |
|
| 11 |
Catena Ruota Libera Sx |
цепь левая обгонной муфты |
C00570 |
| 12 |
Catena Trasmissione Sx |
левая цепь трансмиссии |
C00571 |
| 13 |
Catena Ruota Libera Dx |
цепь правая обгонной муфты |
C00570 |
| 14 |
Catena Trasmissione Dx |
правая цепь трансмиссии |
C00571 |
| 16 |
Vite Regolazione Fine Corsa Cilindro TE 6X60 |
регулятор верхнего цилиндра |
|
| 20 |
Giunto Encoder SG0S0600 6X16X3401G |
вал энкодера |
|
| 21 |
ENCODER 50ig Ppel40a50s5/28P6X6PR578 |
энкодер |
S00013 |
| |
Piastra Porta Encoder |
кронштейн энкодера |
D01869 |
| |

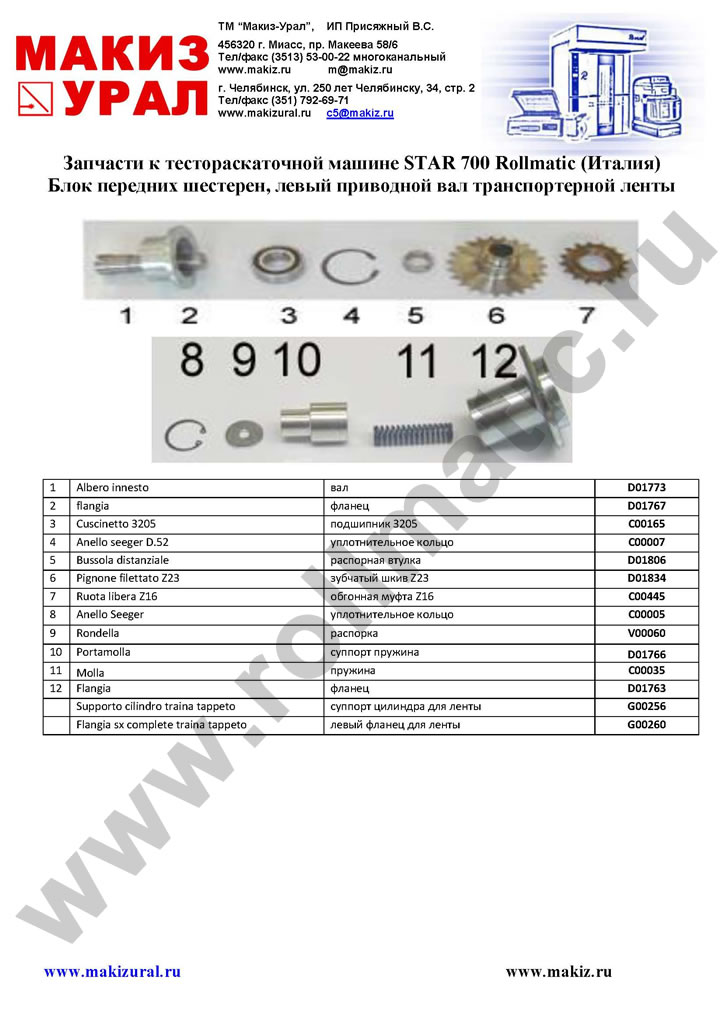

| Блок передних шестерен, левый приводной вал транспортерной ленты |
| 1 |
Albero innesto |
вал |
D01773 |
| 2 |
flangia |
фланец |
D01767 |
| 3 |
Cuscinetto 3205 |
подшипник 3205 |
C00165 |
| 4 |
Anello seeger D.52 |
уплотнительное кольцо |
C00007 |
| 5 |
Bussola distanziale |
распорная втулка |
D01806 |
| 6 |
Pignone filettato Z23 |
зубчатый шкив Z23 |
D01834 |
| 7 |
Ruota libera Z16 |
обгонная муфта Z16 |
C00445 |
| 8 |
Anello Seeger |
уплотнительное кольцо |
C00005 |
| 9 |
Rondella |
распорка |
V00060 |
| 10 |
Portamolla |
суппорт пружина |
D01766 |
| 11 |
Molla |
пружина |
C00035 |
| 12 |
Flangia |
фланец |
D01763 |
| |
Supporto cilindro traina tappeto |
суппорт цилиндра для ленты |
G00256 |
| |
Flangia sx complete traina tappeto |
левый фланец для ленты |
G00260 |
| |

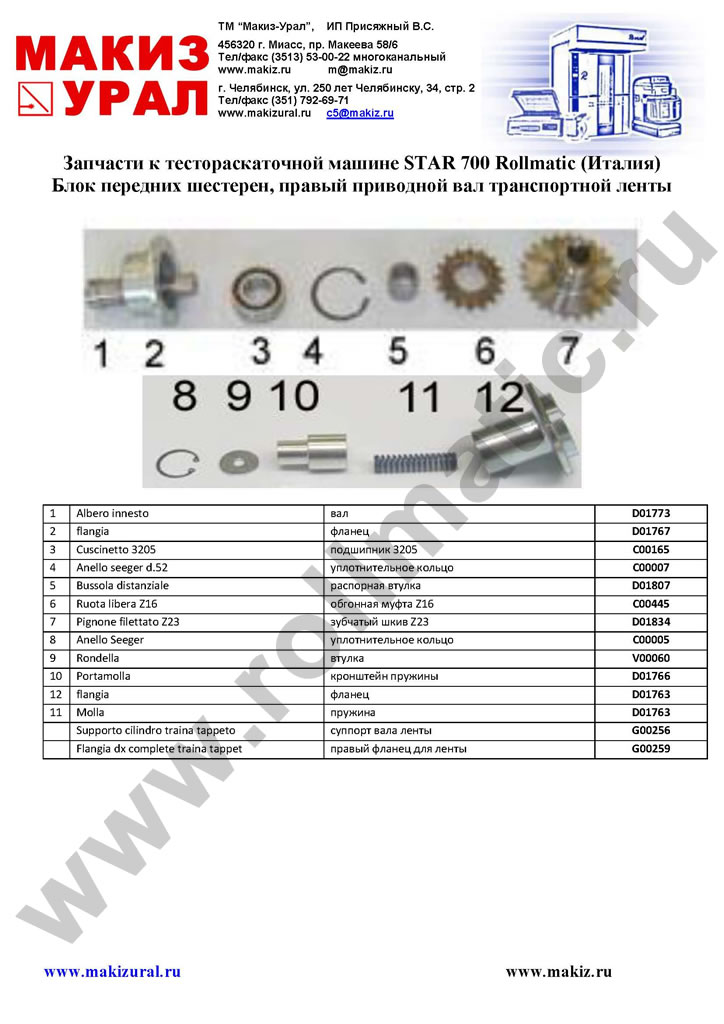

| Блок передних шестерен, правый приводной вал транспортной ленты |
| 1 |
Albero innesto |
вал |
D01773 |
| 2 |
flangia |
фланец |
D01767 |
| 3 |
Cuscinetto 3205 |
подшипник 3205 |
C00165 |
| 4 |
Anello seeger d.52 |
уплотнительное кольцо |
C00007 |
| 5 |
Bussola distanziale |
распорная втулка |
D01807 |
| 6 |
Ruota libera Z16 |
обгонная муфта Z16 |
C00445 |
| 7 |
Pignone filettato Z23 |
зубчатый шкив Z23 |
D01834 |
| 8 |
Anello Seeger |
уплотнительное кольцо |
C00005 |
| 9 |
Rondella |
втулка |
V00060 |
| 10 |
Portamolla |
кронштейн пружины |
D01766 |
| 12 |
flangia |
фланец |
D01763 |
| 11 |
Molla |
пружина |
D01763 |
| |
Supporto cilindro traina tappeto |
суппорт вала ленты |
G00256 |
| |
Flangia dx complete traina tappet |
правый фланец для ленты |
G00259 |
| |

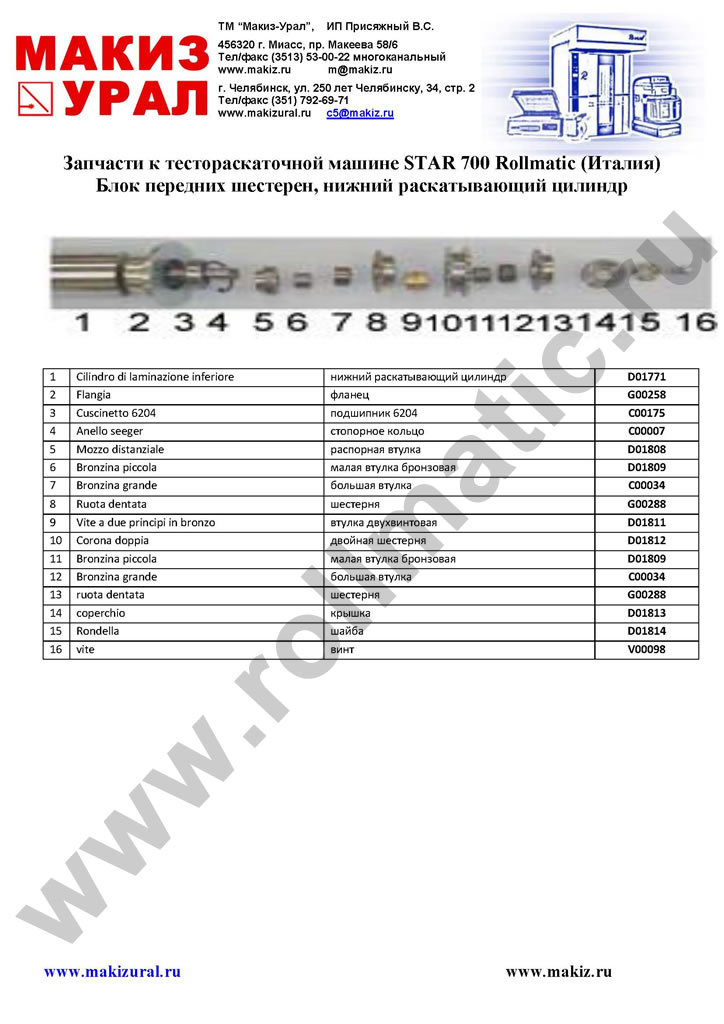

| Блок передних шестерен, нижний раскатывающий цилиндр |
| 1 |
Cilindro di laminazione inferiore |
нижний раскатывающий цилиндр |
D01771 |
| 2 |
Flangia |
фланец |
G00258 |
| 3 |
Cuscinetto 6204 |
подшипник 6204 |
C00175 |
| 4 |
Anello seeger |
стопорное кольцо |
C00007 |
| 5 |
Mozzo distanziale |
распорная втулка |
D01808 |
| 6 |
Bronzina piccola |
малая втулка бронзовая |
D01809 |
| 7 |
Bronzina grande |
большая втулка |
C00034 |
| 8 |
Ruota dentata |
шестерня |
G00288 |
| 9 |
Vite a due principi in bronzo |
втулка двухвинтовая |
D01811 |
| 10 |
Corona doppia |
двойная шестерня |
D01812 |
| 11 |
Bronzina piccola |
малая втулка бронзовая |
D01809 |
| 12 |
Bronzina grande |
большая втулка |
C00034 |
| 13 |
ruota dentata |
шестерня |
G00288 |
| 14 |
coperchio |
крышка |
D01813 |
| 15 |
Rondella |
шайба |
D01814 |
| 16 |
vite |
винт |
V00098 |
| |

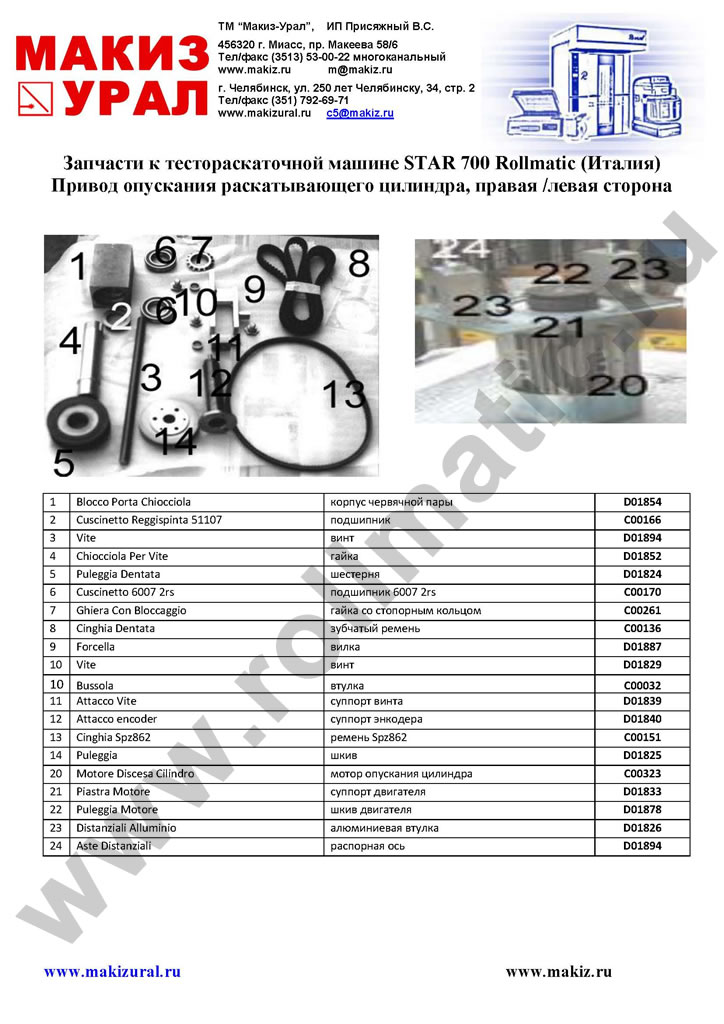

| Привод опускания раскатывающего цилиндра, правая /левая сторона |
| 1 |
Blocco Porta Chiocciola |
корпус червячной пары |
D01854 |
| 2 |
Cuscinetto Reggispinta 51107 |
подшипник |
C00166 |
| 3 |
Vite |
винт |
D01894 |
| 4 |
Chiocciola Per Vite |
гайка |
D01852 |
| 5 |
Puleggia Dentata |
шестерня |
D01824 |
| 6 |
Cuscinetto 6007 2rs |
подшипник 6007 2rs |
C00170 |
| 7 |
Ghiera Con Bloccaggio |
гайка со стопорным кольцом |
C00261 |
| 8 |
Cinghia Dentata |
зубчатый ремень |
C00136 |
| 9 |
Forcella |
вилка |
D01887 |
| 10 |
Vite |
винт |
D01829 |
| 10 |
Bussola |
втулка |
C00032 |
| 11 |
Attacco Vite |
суппорт винта |
D01839 |
| 12 |
Attacco encoder |
суппорт энкодера |
D01840 |
| 13 |
Cinghia Spz862 |
ремень Spz862 |
C00151 |
| 14 |
Puleggia |
шкив |
D01825 |
| 20 |
Motore Discesa Cilindro |
мотор опускания цилиндра |
C00323 |
| 21 |
Piastra Motore |
суппорт двигателя |
D01833 |
| 22 |
Puleggia Motore |
шкив двигателя |
D01878 |
| 23 |
Distanziali Alluminio |
алюминиевая втулка |
D01826 |
| 24 |
Aste Distanziali |
распорная ось |
D01894 |
| |

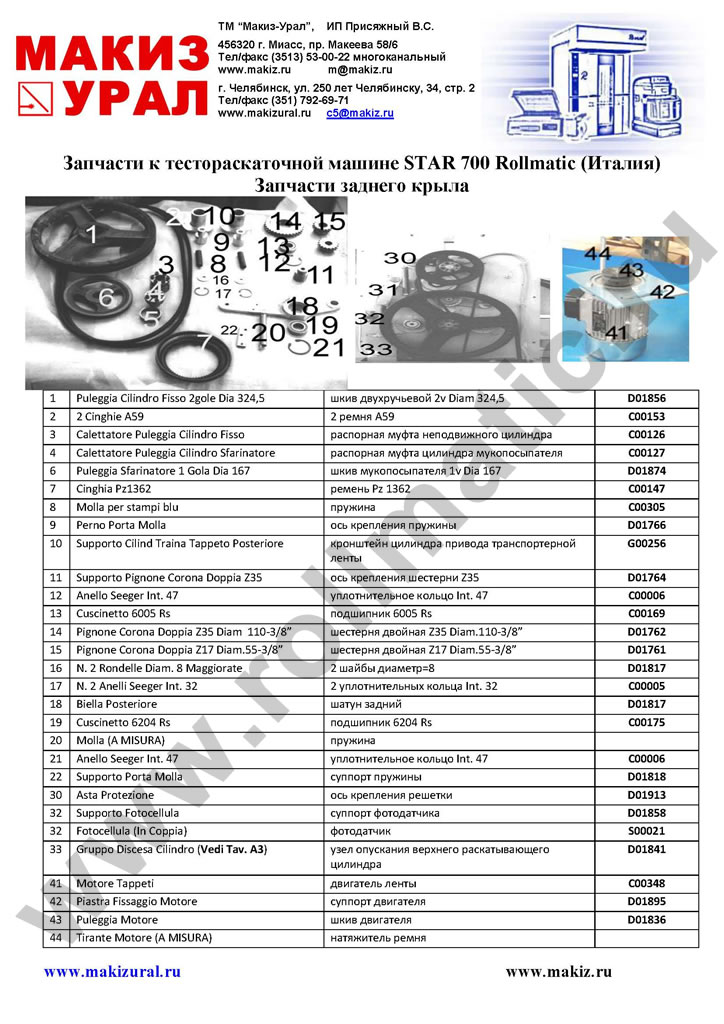

| Запчасти заднего крыла |
| 1 |
Puleggia Cilindro Fisso 2gole Dia 324,5 |
шкив двухручьевой 2v Diam 324,5 |
D01856 |
| 2 |
2 Cinghie A59 |
2 ремня A59 |
C00153 |
| 3 |
Calettatore Puleggia Cilindro Fisso |
распорная муфта неподвижного цилиндра |
C00126 |
| 4 |
Calettatore Puleggia Cilindro Sfarinatore |
распорная муфта цилиндра мукопосыпателя |
C00127 |
| 6 |
Puleggia Sfarinatore 1 Gola Dia 167 |
шкив мукопосыпателя 1v Dia 167 |
D01874 |
| 7 |
Cinghia Pz1362 |
ремень Pz 1362 |
C00147 |
| 8 |
Molla per stampi blu |
пружина |
C00305 |
| 9 |
Perno Porta Molla |
ось крепления пружины |
D01766 |
| 10 |
Supporto Cilind Traina Tappeto Posteriore |
кронштейн цилиндра привода транспортерной ленты |
G00256 |
| 11 |
Supporto Pignone Corona Doppia Z35 |
ось крепления шестерни Z35 |
D01764 |
| 12 |
Anello Seeger Int. 47 |
уплотнительное кольцо Int. 47 |
C00006 |
| 13 |
Cuscinetto 6005 Rs |
подшипник 6005 Rs |
C00169 |
| 14 |
Pignone Corona Doppia Z35 Diam 110-3/8” |
шестерня двойная Z35 Diam.110-3/8” |
D01762 |
| 15 |
Pignone Corona Doppia Z17 Diam.55-3/8” |
шестерня двойная Z17 Diam.55-3/8” |
D01761 |
| 16 |
N. 2 Rondelle Diam. 8 Maggiorate |
2 шайбы диаметр=8 |
D01817 |
| 17 |
N. 2 Anelli Seeger Int. 32 |
2 уплотнительных кольца Int. 32 |
C00005 |
| 18 |
Biella Posteriore |
шатун задний |
D01817 |
| 19 |
Cuscinetto 6204 Rs |
подшипник 6204 Rs |
C00175 |
| 20 |
Molla (A MISURA) |
пружина |
|
| 21 |
Anello Seeger Int. 47 |
уплотнительное кольцо Int. 47 |
C00006 |
| 22 |
Supporto Porta Molla |
суппорт пружины |
D01818 |
| 30 |
Asta Protezione |
ось крепления решетки |
D01913 |
| 32 |
Supporto Fotocellula |
суппорт фотодатчика |
D01858 |
| 32 |
Fotocellula (In Coppia) |
фотодатчик |
S00021 |
| 33 |
Gruppo Discesa Cilindro (Vedi Tav. A3) |
узел опускания верхнего раскатывающего цилиндра |
D01841 |
| 41 |
Motore Tappeti |
двигатель ленты |
C00348 |
| 42 |
Piastra Fissaggio Motore |
суппорт двигателя |
D01895 |
| 43 |
Puleggia Motore |
шкив двигателя |
D01836 |
| 44 |
Tirante Motore (A MISURA) |
натяжитель ремня |
|
| |

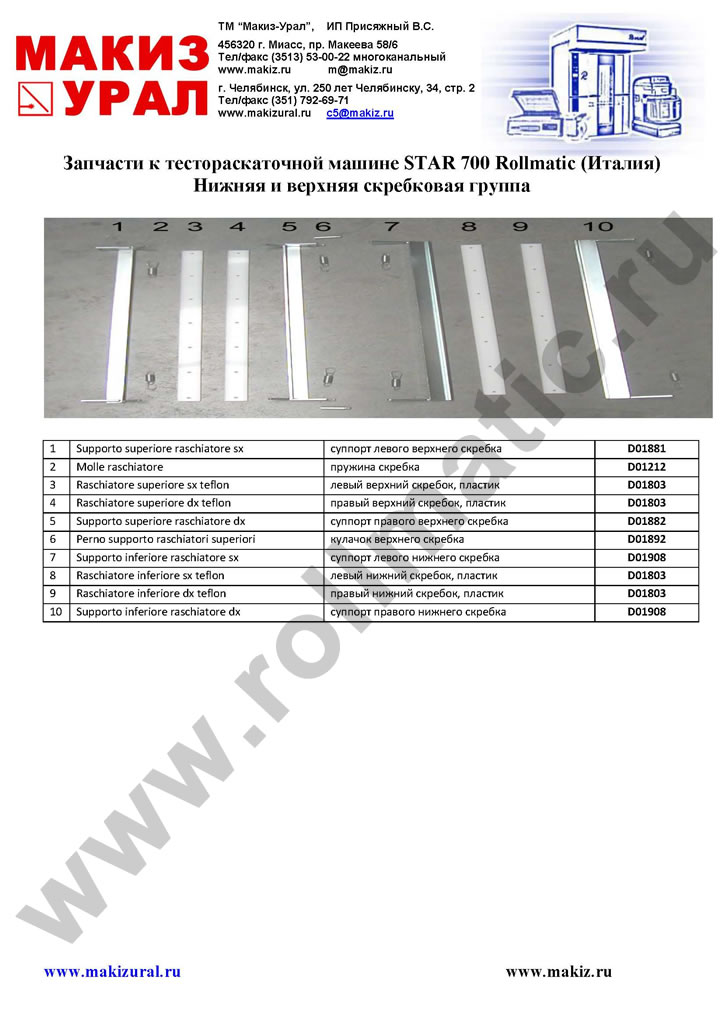

| Нижняя и верхняя скребковая группа |
| 1 |
Supporto superiore raschiatore sx |
суппорт левого верхнего скребка |
D01881 |
| 2 |
Molle raschiatore |
пружина скребка |
D01212 |
| 3 |
Raschiatore superiore sx teflon |
левый верхний скребок, пластик |
D01803 |
| 4 |
Raschiatore superiore dx teflon |
правый верхний скребок, пластик |
D01803 |
| 5 |
Supporto superiore raschiatore dx |
суппорт правого верхнего скребка |
D01882 |
| 6 |
Perno supporto raschiatori superiori |
кулачок верхнего скребка |
D01892 |
| 7 |
Supporto inferiore raschiatore sx |
суппорт левого нижнего скребка |
D01908 |
| 8 |
Raschiatore inferiore sx teflon |
левый нижний скребок, пластик |
D01803 |
| 9 |
Raschiatore inferiore dx teflon |
правый нижний скребок, пластик |
D01803 |
| 10 |
Supporto inferiore raschiatore dx |
суппорт правого нижнего скребка |
D01908 |
| |

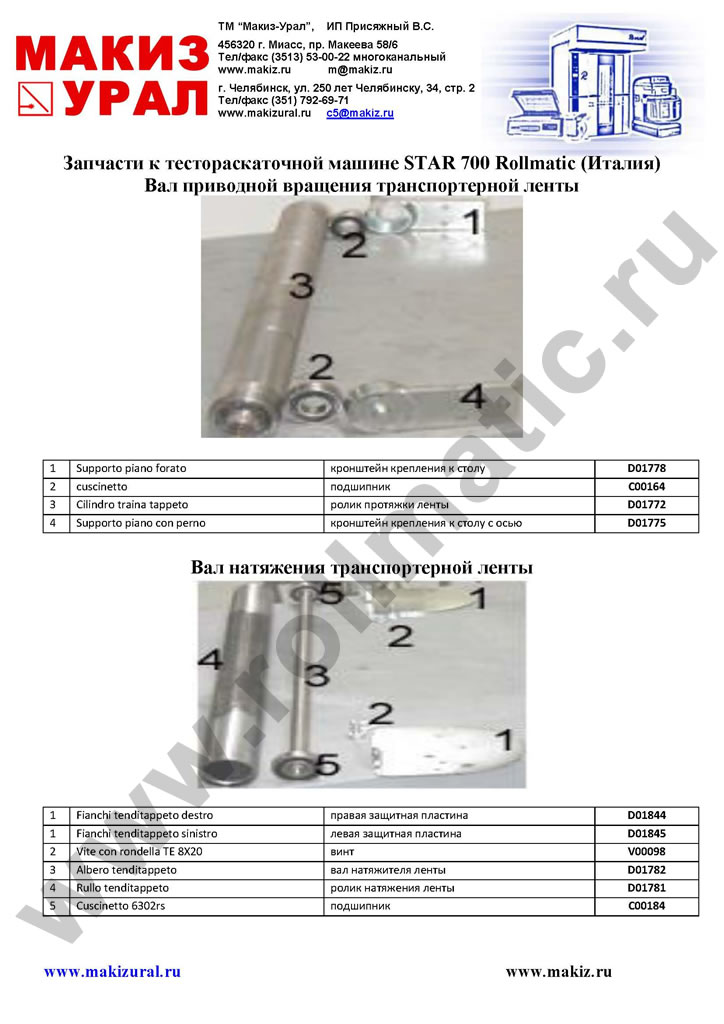

| Вал приводной вращения транспортерной ленты |
| 1 |
Supporto piano forato |
кронштейн крепления к столу |
D01778 |
| 2 |
cuscinetto |
подшипник |
C00164 |
| 3 |
Cilindro traina tappeto |
ролик протяжки ленты |
D01772 |
| 4 |
Supporto piano con perno |
кронштейн крепления к столу с осью |
D01775 |
| |
| Вал натяжения транспортерной ленты |
| 1 |
Fianchi tenditappeto destro |
правая защитная пластина |
D01844 |
| 1 |
Fianchi tenditappeto sinistro |
левая защитная пластина |
D01845 |
| 2 |
Vite con rondella TE 8X20 |
винт |
V00098 |
| 3 |
Albero tenditappeto |
вал натяжителя ленты |
D01782 |
| 4 |
Rullo tenditappeto |
ролик натяжения ленты |
D01781 |
| 5 |
Cuscinetto 6302rs |
подшипник |
C00184 |
| |
| Намотчик тестовой ленты |
| 1 |
Rinvio Catena Attuatore |
втулка скольжения цепи намотчика тестовой ленты |
D01900 |
| 2 |
Vite Bloccaggio Molla |
блокировочный винт |
C00197 |
| 2 |
Distanziale Bloccaggio Carter L695 |
втулка |
D01820 |
| 3 |
Distanziale Bloccaggio Carter L695 |
втулка |
D01821 |
| 4 |
Protezione Teflon |
защитный кожух |
D01849 |
| 5 |
Attuatore |
линейный двигатель |
S00003 |
| 6 |
Molle |
пружины |
C00311 |
| 7 |
Piastrina Tendimolla |
суппорт натяжителя пружины |
D01815 |
| 8 |
Catena |
цепь |
C00187 |
| 9 |
Supporto Mobile |
подвижный суппорт |
D01873 |
| 10 |
Perno Reggi Mattarello |
ось упора скалки |
D01893 |
| 11 |
Distanziale Spalle L655 |
упор L655 |
D01177 |
| 11 |
Distanziale Spalle L687 |
упор L687 |
D01178 |
| 12 |
Pignone Sintetic Z15 Mod. 2 |
шестерня Z15 Mod 2 |
D01866 |
| 13 |
Pignone Z15 Mod2,Rondella,Bussola Autolub |
шестерня Z15 Mod 2, шайба |
D01865 |
| 14 |
Perno, Seeger, Rondella Teflon |
ось, стопорное кольцо, пластиковая шайба |
D01822 |
| 15 |
Barra Porta Avvolgitore |
шпилька резьбовая |
D02139 |
| 16 |
Dado Tenditappeto M12 |
гайка натяжителя ленты |
V00013 |
| 17 |
Pignone Z20 Mod 2 |
шкив Z20 Mod. 2 |
D01867 |
| 18 |
Cuscinetto Sb204 |
подшипник Sb204 |
C00460 |
| 19 |
Supp Ingr Fisso+Vite Di Regolazione |
суппорт с винтом регулировки |
D01838 |
| 20 |
Connettore Avvolgitore |
электрический разъем намотчика |
|
| 21 |
Cavo |
кабель |
|
| |

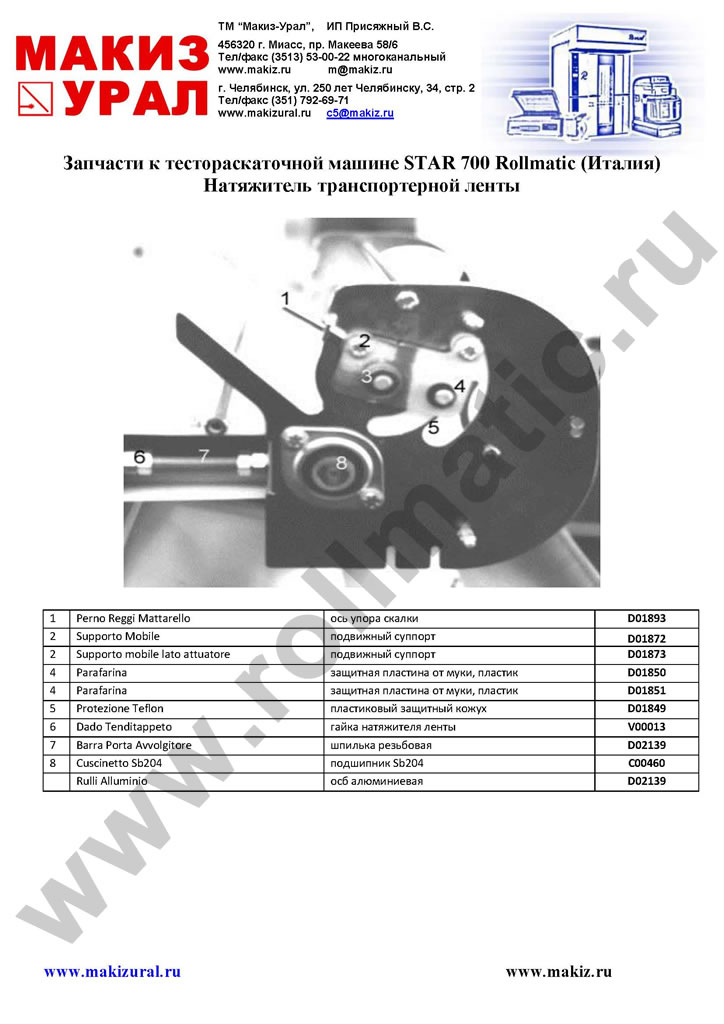

| Натяжитель транспортерной ленты |
| 1 |
Perno Reggi Mattarello |
ось упора скалки |
D01893 |
| 2 |
Supporto Mobile |
подвижный суппорт |
D01872 |
| 2 |
Supporto mobile lato attuatore |
подвижный суппорт |
D01873 |
| 4 |
Parafarina |
защитная пластина от муки, пластик |
D01850 |
| 4 |
Parafarina |
защитная пластина от муки, пластик |
D01851 |
| 5 |
Protezione Teflon |
пластиковый защитный кожух |
D01849 |
| 6 |
Dado Tenditappeto |
гайка натяжителя ленты |
V00013 |
| 7 |
Barra Porta Avvolgitore |
шпилька резьбовая |
D02139 |
| 8 |
Cuscinetto Sb204 |
подшипник Sb204 |
C00460 |
| |
Rulli Alluminio |
осб алюминиевая |
D02139 |
| |

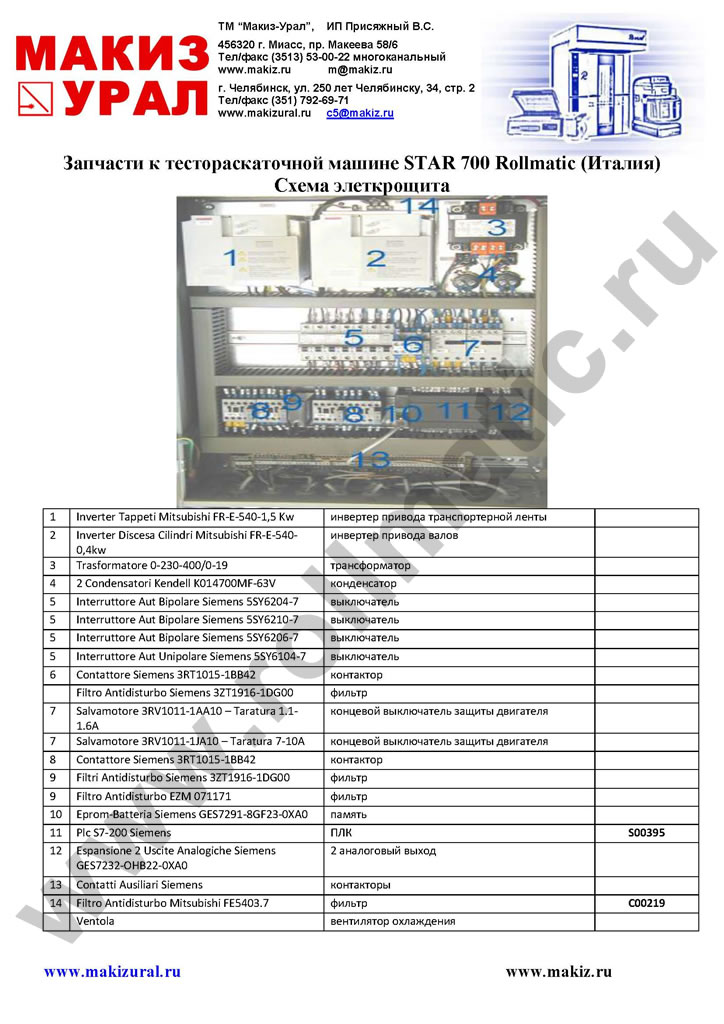

| Схема элеткрощита |
| 1 |
Inverter Tappeti Mitsubishi FR-E-540-1,5 Kw |
инвертер привода транспортерной ленты |
|
| 2 |
Inverter Discesa Cilindri Mitsubishi FR-E-540-0,4kw |
инвертер привода валов |
|
| 3 |
Trasformatore 0-230-400/0-19 |
трансформатор |
|
| 4 |
2 Condensatori Kendell K014700MF-63V |
конденсатор |
|
| 5 |
Interruttore Aut Bipolare Siemens 5SY6204-7 |
выключатель |
|
| 5 |
Interruttore Aut Bipolare Siemens 5SY6210-7 |
выключатель |
|
| 5 |
Interruttore Aut Bipolare Siemens 5SY6206-7 |
выключатель |
|
| 5 |
Interruttore Aut Unipolare Siemens 5SY6104-7 |
выключатель |
|
| 6 |
Contattore Siemens 3RT1015-1BB42 |
контактор |
|
| |
Filtro Antidisturbo Siemens 3ZT1916-1DG00 |
фильтр |
|
| 7 |
Salvamotore 3RV1011-1AA10 – Taratura 1.1-1.6A |
концевой выключатель защиты двигателя |
|
| 7 |
Salvamotore 3RV1011-1JA10 – Taratura 7-10A |
концевой выключатель защиты двигателя |
|
| 8 |
Contattore Siemens 3RT1015-1BB42 |
контактор |
|
| 9 |
Filtri Antidisturbo Siemens 3ZT1916-1DG00 |
фильтр |
|
| 9 |
Filtro Antidisturbo EZM 071171 |
фильтр |
|
| 10 |
Eprom-Batteria Siemens GES7291-8GF23-0XA0 |
память |
|
| 11 |
Plc S7-200 Siemens |
ПЛК |
S00395 |
| 12 |
Espansione 2 Uscite Analogiche Siemens GES7232-OHB22-0XA0 |
2 аналоговый выход |
|
| 13 |
Contatti Ausiliari Siemens |
контакторы |
|
| 14 |
Filtro Antidisturbo Mitsubishi FE5403.7 |
фильтр |
C00219 |
| |
Ventola |
вентилятор охлаждения |
|
